Exploration 03

1. 카메라 스티커앱 만들기 첫걸음

스마트폰 시대에 모두가 가지고 있는 얼굴인깃 카메라앱!

2. 사진 준비하기

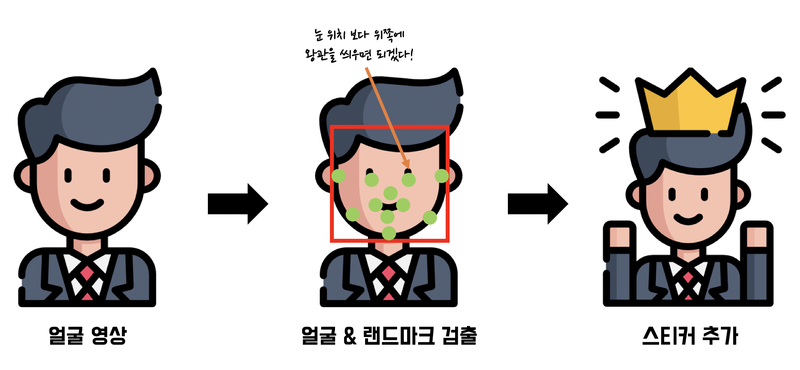

과정

1. 얼굴이 포함된 사진을 준비하고
2. 사진으로부터 얼굴 영역 face landmark 를 찾아낸다. (landmark를 찾기 위해서는 얼굴의 bounding box를 먼저 찾아야한다.)
3. 찾아진 역역으로 부터 머리에 왕관 스티커를 붙여넣는다.

# 이미지 저장하기 (opencv를 통해 저장할 경우 bgr순으로 저장되니 rgb형태로 바꿔줌)
import os
import cv2
import matplotlib.pyplot as plt
import numpy as np
import dlib

my_image_path = os.getenv('HOME')+'/aiffel/camera_sticker/images/image.png'
img_bgr = cv2.imread(my_image_path)    # OpenCV로 이미지를 불러옵니다
img_rgb = cv2.cvtColor(img_bgr, cv2.COLOR_BGR2RGB)
plt.imshow(img_rgb)

3. 얼굴 검출 face detection

dlib의 face detector는 HOG와 SVM을 사용한다.

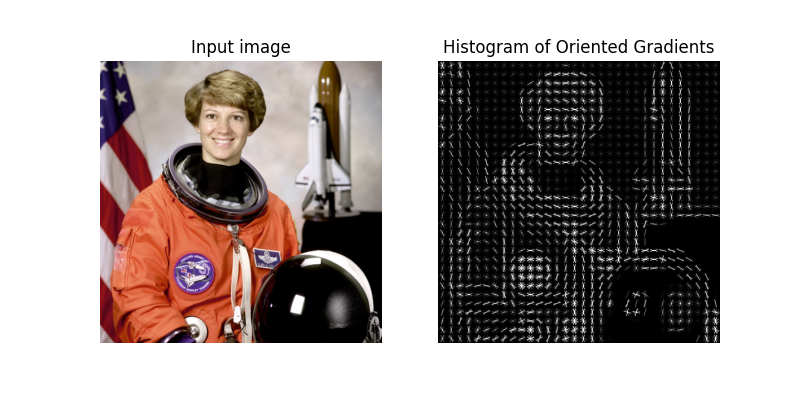

HOG는 이미지에서 색상의 변화량을 나타낸 것이다. HOG는 이미지로부터 물체의 특징만 잘 잡아내는 능력을 갖추고 있다.

SVM은 선형 분류기이다. 한 이미지를 다차원 공간의 한 벡터라고 보면 여러 이미지는 여러 벡터가 된다.

이미지의 색상만을 가지고는 SVM이 큰 힘을 발휘하지 못한다. 하지만 HOG를 통해 벡터로 만들어지면 SVM은 잘 작동하게 된다.

얼굴 검출을 위해 sliding window를 사용한다.

💡 **sliding window란?** 작은 영역(window)을 이동해가며 확인하는 방법 (이미지가 크면 오래걸린다는 단점이 있다.)

# detector를 선언합니다
detector_hog = dlib.get_frontal_face_detector()

img_rgb = cv2.cvtColor(img_bgr, cv2.COLOR_BGR2RGB)
dlib_rects = detector_hog(img_rgb, 1)   # (image, num of image pyramid)

# 찾은 얼굴 영역 박스 리스트
# 여러 얼굴이 있을 수 있습니다
print(dlib_rects)

for dlib_rect in dlib_rects:
    l = dlib_rect.left()
    t = dlib_rect.top()
    r = dlib_rect.right()
    b = dlib_rect.bottom()

    cv2.rectangle(img_show, (l,t), (r,b), (0,255,0), 2, lineType=cv2.LINE_AA)

img_show_rgb =  cv2.cvtColor(img_show, cv2.COLOR_BGR2RGB)
plt.imshow(img_show_rgb)
plt.show()

4. 얼굴 랜드마크 face landmark

💡 **face landmark localization이란?** 스티커를 섬세하게 적용하기 위해서는 이목구비의 위치를 하는 것이 중요하다. 이때 이목구비의 위치를 추론하는 것을 face landmark localization이라 하고 이것은 detection의 결과물인 bounding box로 잘라낸(crop)얼굴 이미지를 이용한다.

Object keypoit extimation 알고리즘

1) top-down : bounding box를 찾고 box 내부의 keypoint를 예측

2) bottom-up : 이미지 전체의 keypoint를 먼저 찾고 point 관계를 이용해 군집화 해서 box 생성

Dlib의 제공되는 모델 사용하기

model_path = os.getenv('HOME')+'/aiffel/camera_sticker/models/shape_predictor_68_face_landmarks.dat'
landmark_predictor = dlib.shape_predictor(model_path)

list_landmarks = []

# 얼굴 영역 박스 마다 face landmark를 찾아냅니다
for dlib_rect in dlib_rects:
    points = landmark_predictor(img_rgb, dlib_rect)
    # face landmark 좌표를 저장해둡니다
    list_points = list(map(lambda p: (p.x, p.y), points.parts()))
    list_landmarks.append(list_points)

print(len(list_landmarks[0]))

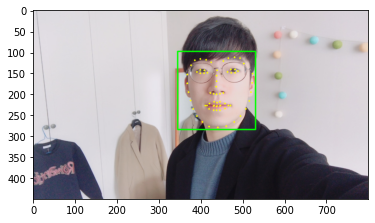

landmark를 영상에 출력

for landmark in list_landmarks:
    for point in landmark:
        cv2.circle(img_show, point, 2, (0, 255, 255), -1)

img_show_rgb = cv2.cvtColor(img_show, cv2.COLOR_BGR2RGB)
plt.imshow(img_show_rgb)
plt.show()

5. 스티커 적용하기

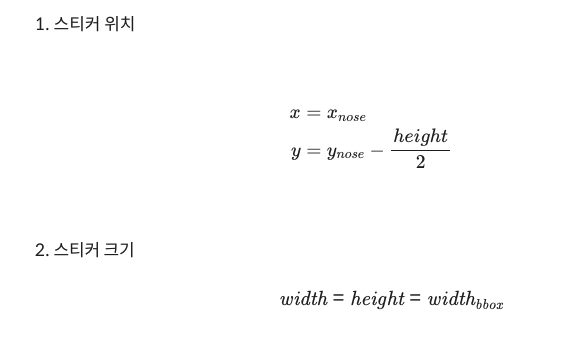

스티커 위치 선정

# 좌표확인
for dlib_rect, landmark in zip(dlib_rects, list_landmarks):
    print (landmark[30]) # 코의 index는 30 입니다
    x = landmark[30][0]
    y = landmark[30][1] - dlib_rect.height()//2
    w = h = dlib_rect.width()
    print ('(x,y) : (%d,%d)'%(x,y))
    print ('(w,h) : (%d,%d)'%(w,h))
'''
>>>
(437, 182)
(x,y) : (437,89)
(w,h) : (187,187)
'''

스티커 이미지 적용하기

sticker_path = os.getenv('HOME')+'/aiffel/camera_sticker/images/king.png'
img_sticker = cv2.imread(sticker_path) # 스티커 이미지를 불러옵니다
img_sticker = cv2.resize(img_sticker, (w,h))

refined_x = x - w // 2
refined_y = y - h

좌표의 값이 음수가 나오면 스티커의 시작점이 얼굴 사진의 영역을 벗어났다는 것이다.

스티커 사진 자르기

if refined_x < 0:
    img_sticker = img_sticker[:, -refined_x:]
    refined_x = 0
if refined_y < 0:
    img_sticker = img_sticker[-refined_y:, :]
    refined_y = 0

sticker_area = img_show[refined_y:refined_y+img_sticker.shape[0], refined_x:refined_x+img_sticker.shape[1]]
img_show[refined_y:refined_y+img_sticker.shape[0], refined_x:refined_x+img_sticker.shape[1]] = \
    np.where(img_sticker==0,sticker_area,img_sticker).astype(np.uint8)

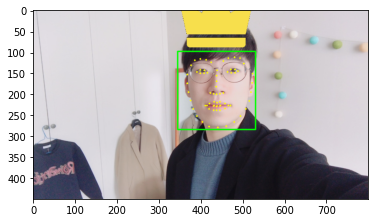

수정된 이미지 출력

plt.imshow(cv2.cvtColor(img_show, cv2.COLOR_BGR2RGB))
plt.show()

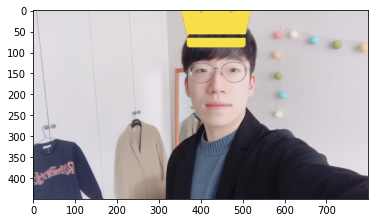

박스와 landmark 없애기

sticker_area = img_bgr[refined_y:refined_y +img_sticker.shape[0], refined_x:refined_x+img_sticker.shape[1]]
img_bgr[refined_y:refined_y +img_sticker.shape[0], refined_x:refined_x+img_sticker.shape[1]] = \
    np.where(img_sticker==0,sticker_area,img_sticker).astype(np.uint8)
plt.imshow(cv2.cvtColor(img_bgr, cv2.COLOR_BGR2RGB))
plt.show()

프로젝트

https://github.com/Rogan-J/Aiffel_project/blob/main/Exploration/project/Exploration03.ipynb
